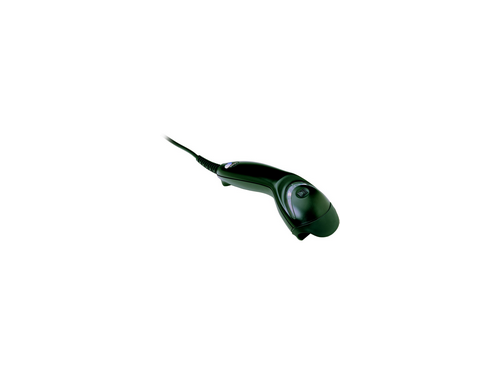

Eclipse™ 5145单线激光扫描器

CodeGate®：有效控制扫描，提高准确率，通 过设置可兼作“扳机式扫描

CodeSense®：对准条码时激光会自动从闪烁式切换到长亮模式

Powerlink 电缆：使用用户可替换式单一接 口电缆

Flash ROM：用MetroSet2®软件在任何PC机上都可实现软件升级

体积轻巧，性能一流：国家邮政局检验推荐产品

技术参数

性能参数

光源 可视激光二极管激光，波长650 nm ± 10 nm

蜂鸣器 7种声调或无声

指示灯 绿色=激光亮，准备扫描；红色=解码成功

系统接口 RS232串口

键盘口, 独立式键盘口，IBM468X/469X,USB

物理参数

体积（长x宽 x高） 169 mm x 63 mm x 51 mm

重量 97g

电学参数

输入电压 5 VDC ± 0.25 V

功率 675 mW (125 mA @ 5 V) - 典型值

直流电变压器 Class 2: 5.2 VDC @ 1 A

激光等级 Class 1: IEC60825-1, EN60825-1

电磁兼容性 FCC Part 15, ICES-003, EN55022 Class B

环境参数

工作温度 0°C - 40°C

存储温度 -40°C - 60°C

湿度 5%-95%相对湿度 ，非凝结状态

照度 4842LUX(450尺烛光)

抗震性 能承受1.5米的空中摔落

防尘性 密封以抵挡空气尘粒侵入

扫描参数

扫描类型 单线

扫描速度 每秒72条扫描线

扫描角度 水平：50°

可识别的印刷对比度 最低35%的反射差

转角，仰角，偏角 42°, 68°, 52°

解码能力 Code 39, Code 93, Code 128, UPC/EAN/JAN, Code 2 of 5, Code 11, Codabar, MSI Plessey, GS1 DataBar, Telepen, Trioptic

扫描范围

条码宽度                                    景深

5.2 mil                                0 mm - 51 mm (0˝ - 2.0˝)

7.5 mil                                0 mm - 76 mm (0˝ - 3.0˝)

10.4 mil                              0 mm - 108 mm (0˝ - 4.0˝)

13 mil                                 0 mm - 140 mm (0˝ - 5.5˝)

26 mil                                 25 mm - 178 mm (1.0˝ - 7.0˝)

* 分辨率(1D): 4 mil(0.102mm)

* 产品性能可能会因为条码质量和环境条件而受不同程度 影响。
