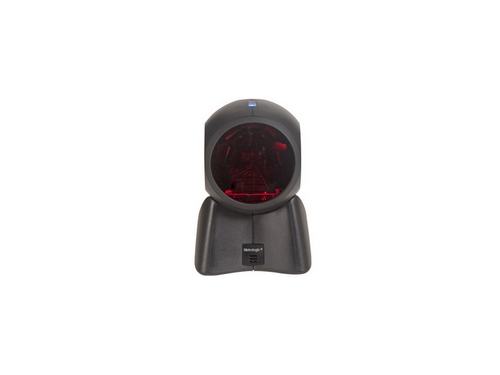

Orbit 7120plus 混合型桌面式扫描器

Orbit 7120plus扫描器将激光引擎与影像扫描引擎集成到同一个演示扫描器中——无需另外购买专门扫描器，即可读取印刷的一维码及数字式一维、二维和PDF条码。

凭借两种工作模式，该扫描器可优化用于扫描顾客手机上的数字码和由收银员在收银台扫描商品码。

20线全向激光模式保留了已有Orbit扫描器久经验证的一维码扫描性能。采用第六代Adaptus™影像技术，该扫描器可轻松读取手机屏幕二维码。

屡获殊荣的外形设计支持手持操作，可扫描大件、笨重的物品。可调节的扫描头使收银员能够将扫描器倾斜多达30°，方便较大件目标产品的扫描。

自动接口检测使得扫描器能够在连接时，自主配置相应接口——取消了枯燥乏味的扫描编程码任务。

 技术参数

物理参数

体积（长x宽x高）：108 mm x 103 mm x 148 mm（4.3 in x 4.1 in x 5.8 in）

重量：395 g (13.9 oz)

电学参数

输入电压：5VDC ±0.25V

工作电源：240 mA @ 5V

待机电源：240 mA @ 5V

主机系统接口：USB，RS-232，Keyboard Wedge，IBM468xx (RS485)

环境参数

工作温度：0°C~40°C（32°F~104°F）

存储温度：-40°C~60°C（-40°F~140°F）

湿度：5%~95%，无冷凝

环境密封等级：密封等级足以抵御空气中的微粒污染物

光照水平：

激光引擎：4842 Lux

影像扫描引擎：100000 Lux

扫描性能

扫描方式：混合式，全向激光扫描（5个方向，每个方向4条平 行线）和二维影像扫描（640 x 480像素）

扫描速度：全向：每秒1120扫描线；FPS：30

扫描角度： 水平：40.0° 垂直：30.5°（影像扫描引擎）

符号对比度：最低35%的反射差

倾角，斜角：

激光扫描引擎：60°, 60°

影像扫描引擎：60°, 70°

解码能力：

激光扫描引擎：识读标准的一维和GS1 DataBar条码符号；

影像扫描引擎：识读标准的一维、PDF和二维条码符号

保修 期：三年工厂保修

典型性能*

              激光扫描引擎                                                                     影像扫描引擎

5 mil Code 39：0 mm – 50 mm (0 in – 2.0 in)                    5 mil Code 39: 0 - 70 mm (0 - 2.8˝)

7.5 mil Code 39：0 mm – 150 mm (0 in – 5.9 in)               13 mil UPC:  0 - 245 mm (0 - 9.6˝)

10 mil Code 39：0 mm – 220 mm (0 in – 8.7 in)                6.7 mil PDF417: 0 - 70 mm (0 - 2.8˝)

13 mil UPC: 0 mm – 275 mm(0 in – 10.8 in)                      10 mil DataMatrix: 0 - 75 mm (0 – 3.0˝)

26 mil UPC-E: 0 mm – 300 mm (0 in – 11.8 in)                  20 mil QR: 0 - 200 mm (0 - 7.9˝ )

分辨率：激光扫描引擎：5 mil；影像扫描引擎：一维：4 mil，PDF：6.7 mil
