download: NLS-HR15手持式一维有线&无线扫描器Datasheet正式版本17.10.25

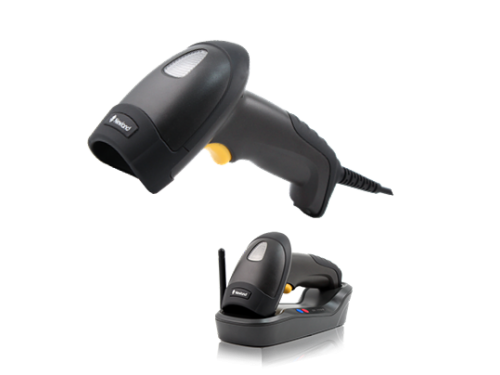

手持式条码扫描器

产品特点：

 性能卓越 采用新大陆自主核心解码技术，可轻松识读各类弯曲、污 损，模糊等低质量条码以及各种长条码，高密度条码。

 接口丰富 支持USB/RS232/PS2三种接口，满足客户多样化接口 需求。

 坚固耐用 通过IP42工业防护等级，可以承受50多次从1.2米跌 落到水泥地的冲击。

 防护等级高 专业的静电防护和抗干扰设计，使得产品可在如轮胎厂、 机房等恶劣环境中正常使用。

 Zigbee无线通讯    采用Zigbee通信方式，50米远距离传输，可自由组网， 扩展通讯距离；支持同步模式、异步模式和批次模式，提 供给客户无线便捷的用户体验。

 续航能力久 搭载2200mAh的大容量锂电池，在典型作业模式下，一 次充电可连续工作17H或扫描60000次。

应用场景：

连锁零售，快递商超，生产制造，仓储物流，库存管理，食品溯源，电力抄表，资产盘点，医疗卫生。

扫描性能

图像传感器： CCD

像素：          2500

照明： 红光LED（622nm~628nm）

最大解码速度： 300次/秒

识读码制

EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey

识读精度* ≥4mil

典型识读景深*

EAN-13（13mil）  45mm~490mm

Code128 (10mil)   40mm~420mm

Code 39（5mil）   90mm~170mm

条码灵敏度** 倾斜±60°；偏转±60°

符号反差* ≥25%

机械/ 电气参数

通讯接口： USB、RS232、PS2(有线）/ USB、RS232（无线）

外观尺寸(mm)：       扫描枪尺寸   113.5 (W)×73 (D)×159 (H)     底座尺寸    195(W)×82.5(D)×47(H)

重量

扫描枪重量：152g（有线）

扫描枪重量：210 g(含电池) 底座重量150g（无线）

提示方式：   蜂鸣器，LED指示

工作电压：   5 VDC±5%

工作电流：    62mA（有线）/ 220mA（无线）

待机电流：    40mA (有线）/ 105mA （无线）

环境参数

工作温度： -10°C to 50°C

存储温度： -40℃~+70℃

相对湿度： 5%~95%（无凝结）

静电防护： ±4KV (接触放电)；±8KV (空气放电)

跌落高度： 1.2米

防护等级：（可选） IP42

○选配 无线性能

通讯模式 同步模式／异步模式／批量模式

无线标准： 2.4 至 2.4835 GHz (ISM Band) 频段, 使用Zigbee 无线通信技术

传输距离：（空旷区域） ≥ 50 米

存储容量： 128K

电池容量： 2200 mAh

电池充电时间： 3.5 小时

连续工作时间： ≥17 小时或连续扫描60000次

国际认证：  FCC Part15 Class B，CE EMC Class B
