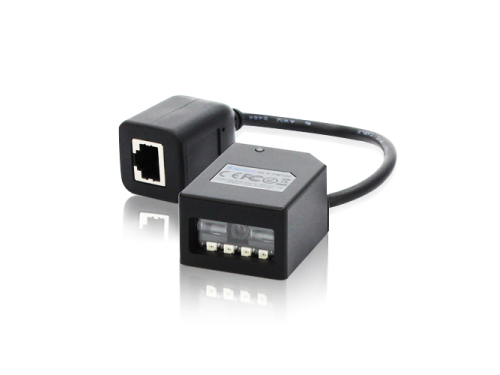

download: NLS-FM100

嵌入式一维条码识读器

产品特点：

 卓越的识读性能   采用自主的核心技术 ，可识读全部国际标准一 维条码，识读性能达到国际先进水平。可通过本公司 所提供的应用配套，识读用户自定义的各种一维条码。

 体积小巧 可方便嵌入各种设备作为条码的识读组件应用。

  高集成度 该识读器的设计精巧，集成程度高，方便安装， 应用灵活。

  IP54 防护等级 具有 IP54 工业等级的防尘防水功能，完全防止  外物侵入,防止各个方向飞溅而来的水侵入设备 而造成损坏。

应用场景：

可方便嵌入各种设备作为条码的识读组件应用，如展示亭、检票机、自动售卖机等。

性能参数

图像传感器    CCD

分辨率          2500

提供光源       LED(622nm - 628nm)

光源强度       265 LUX (130 mm)

识读码制

1D  Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar,  Interleaved 2 of 5, ISBN/ISSN, Code 93, UCC/EAN-128, GS1Databar 等

识读精度  ≥ 5mil（在 PCS 为 0.9，扫描条码为 Code 39 测得）

典型识读景深

EAN-13 65mm-250mm（10 mil） 95mm-310mm（15 mil）

Code39 55mm-315mm（10 mil） 40mm-430mm（15 mil）

Code128 60mm-280mm（10 mil） 40mm-430mm（15 mil）

条码灵敏度**

倾斜±65° ，偏转±60° ，旋转±30°

环境光照度       0 ~ 100,000 LUX

符号反差  ≥30%

机械/ 电气参数

通讯接口  RS-232, USB 1.1

外观尺寸  49.0×37.0×26.0 mm

重量  70g

工作电压  DC 5V

最大功耗  1.25W

电流@5 VDC

最大电流  250mA

工作电流 170mA

休眠电流 65mA

环境参数

工作温度  -5℃~+45℃

存储温度  -40℃~+60℃

相对湿度  5%~95%（无凝结）

国际认证   FCC Part15 Class B，CE EMC Class B

配件列表：

 RS-232 数据线，用于连接 FM100 和信息接收主机，带适配器接口

 USB 数据线，用于连接 FM100 和信息接收主机

电源适配器

5V电源适配器，配合RS-232数据线给FM100供电。 其输出为: DC 5V, 0.5A;  输入为: AC100~240V, 50~60H
