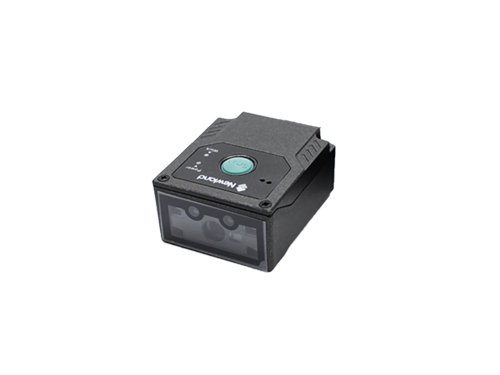

download: NLS-FM430

固定式条码扫描器

产品特点：

 红外/光感双重触发模式 红外感应模块与光感应模块同时并存，当被扫描 物体靠近扫描窗口时，设备瞬间启动并进行快速 识读。

 自动曝光控制 设备上的传感器可根据条码反射回来的光线强弱 自动调整补光亮度。

 IP54 防护等级 防止外物侵入,防止各个方向飞溅而来的水,侵入 设备而造成损坏。

 卓越的一维/二维条码识读性能 采用自主研发的 核心解码技术，可以快速识 读各类一维/二维条码和各类贴膜的大数据量屏幕 二维条码。

 1.5 米抗跌落 6 个面不低于 1.5 米的水泥地面跌落（六面各三 次）。

应用场景：

快递柜、检票机、展示亭、各类自助柜应用设备等。

硬件参数

图像传感器  CMOS

像素  960 × 640

照明  白光 LED（400nm~750nm）

对焦  绿光 LED（510nm~540nm）

识读码制

2D  PDF417, QR Code, DataMatrix, AZTEC, 汉信码, Maxicode, Micro QR, Micro PDF417, GM , Code One, etc.

1D  EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN 128,

RSS, Interleaved 25, ITF14, ITF6, Standard 25, Matrix 25, COOP 25,

Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, Code 49, Code 16K, etc.

识读精度*  ≥3mil

典型识读景深*

EAN-13（13mil）       55-350mm

PDF 417（6.7mil）     45-130mm

Code 39（5mil）        45-145mm

Data Matrix（10mil）   45-150mm

QR Code（15mil）      45-190mm

识读模式     感应识读、触发识读

条码灵敏度**

倾斜(pitch)    ±50°

旋转(tilt)       360°

偏转(skew)    ±55°

视场角度        H35°,V22°

符号反差*      ≥25%

机械/ 电气参数

通讯接口              RS-232,USB

外观尺寸(mm)：   41.5(W)×49.5(D)×24.5(H)

重量     75g

提示方式  蜂鸣器、指示灯

工作电压      5 VDC±5%

电流@5 VDC

工作电流     214mA（典型值），269mA（最大值）

待机电流     82mA（典型值）

环境参数

工作温度              -20℃~+60℃

存储温度              -40℃~+70℃

相对湿度              5%~95%（无凝结）

静电防护               ±14 kV（空气放电），±8 kV（直接放电）

跌落高度              1.5 米（六面各三次）

防护等级              IP54

国际认证              FCC Part15 Class B，CE EMC Class B

配件列表 数据线 USB/RS-232

USB 数据线，用来连接本机和信息接收主机

RS-232 数据线，用来连接本机和信息接收主机

电源适配器：    5V 电源适配器，配合 RS-232 数据线给设备供电
