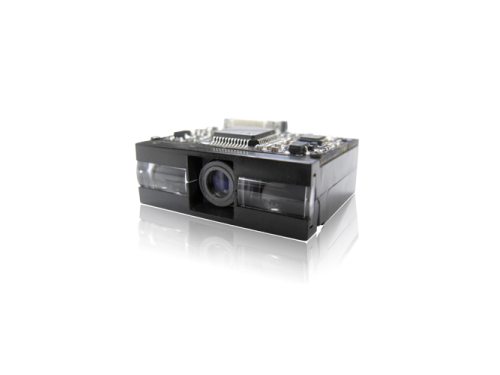

download: NLS-EM1300

一维条码识读引擎

 产品特点：

 UIMG核心技术:      采用自主的核心技术 ，UIMG 可识读全部国际标 准一维条码，识读性能达到国际先进水平。可通 过本公司所提供的应用配套，识读用户自定义的 各种一维条码。

  卓越屏幕码识读能力:      针对屏幕条码做特殊调教，可适应最低亮度及各 种贴膜的屏幕条码。

  高集成度: 该识读引擎设计精巧，集成程度高。将图像采集 器与解码板集成于一体，方便安装，尺寸小巧， 应用灵活。

  接口丰富 提供 TTL-232 接口，可定制 USB 接口功能

应用场景（作为设备配件）：

可方便嵌入各种设备作为条码的识读组件应用，如展示亭，检票机，PDA 等。

扫描性能

图像传感器  CCD

分辨率  2500

识读码制

1D Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Code 93, Interleaved 2 of 5, ISBN/ISSN, UCC/EAN-128, GS1 Databar 等

识读精度  ≥5mil(在 PCS 为 0.9，扫描条码为 Code 39 测得)

典型识读景深 EAN-13 65mm-250mm（10 mil）/ 95mm-310mm（15 mil）

 Code39 55mm-315mm（10 mil）/ 40mm-430mm（15 mil）

Code128 60mm-280mm（10 mil）/ 40mm-430mm（15 mil）

符号反差  ≥30%

条码灵敏度**:  倾斜±65°，偏转±60°，旋转±30°

解码速度  最高可达 300 次/秒

机械/电气参数

通讯接口  TTL-232

外观尺寸  28.2(W)×23.4(D)×11.2(H) mm（典型值）

重量   6g

工作电压  DC 3.3 V

最大功耗  0.33W

电流@3.3 VDC: 最大 150mA, 待机 45mA, 休眠 1mA

环境参数

工作温度  -20℃~+60℃

储存温度  -40℃~+85℃

工作湿度  5%~95%（无凝结）

环境光照  0~100000 lux

配件列表

开发板 EVK3000：  开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线 USB 数据线，用来连接开发板和信息接收主机；RS-232 数据线，用来连接 EVK3000 和信息接收主机，带适配器插口

电源适配器：  5V电源适配器，配合RS-232数据线给EVK3000供电 其输出为: DC5V, 2A;  输入为: AC100~240V, 50~60HZ
