download: NLS-EM1365-LD

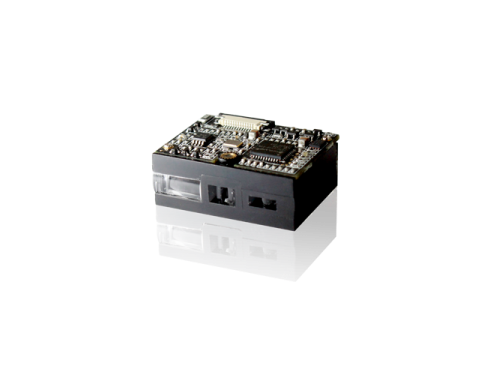

一维条码识读引擎

产品特点：

  UIMG 核心技术:  采用自主的UIMG核心技术 ，可快速识读各类品质 的条码，识读性能达到国际先进水平。

  高集成度:  图像采集器与解码板集成于一体，体积小，重量 轻，易于集成。

  绿色低功耗: 采用自主核心NLDC技术，大大降低运行功耗，延 长设备使用寿命,是电池供电及其他移动设备的理 想选择。

  耐用性强 易于进行功能配置

应用场景（作为设备配件）：

可方便嵌入各种设备作为条码的识读组件应用，如展示亭、检票机、PDA 等。

扫描性能

图像传感器  CCD

分辨率  1500

光源  LED（610nm~640nm）

识读码制

1D EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5 , Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey

识读精度*  ≥4mil

典型识读景深*

EAN-13 55mm~450mm (13 mil)

Code39 70mm~155mm (5mil)

符号反差*  ≥ 30%反射差异

条码灵敏度**    倾斜±60°，偏转±60°

最大解码速度  300 次/秒

机械/电气参数

通讯接口  TTL-232，USB1.1

外观尺寸  28.3(W)×22.0(D)×11.8(H)mm

重量                                  6.0g

工作电压  3.3 VDC±5%

额定功耗  71.1mW（典型值）

电流@3.3 VDC   工作 21.6mA（典型值），53.9mA（最大值）, 待机 10.6mA

环境参数

工作温度  -20℃~+55℃

储存温度  -40℃~+70℃

工作湿度  5%~95%（无凝结）

环境光照  0~100000 lux

国际认证   FCC Part15 Class B, CE EMC Class B

配件列表

开发板:  开发板，带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线:  USB 数据线，用来连接开发板和信息接收主机, RS-232 数据线，用来连接开发板和信息接收主机，带适配器插口

电源适配器:  5V 电源适配器，配合 RS-232 数据线给开发板供电
