download: NLS-EM3396

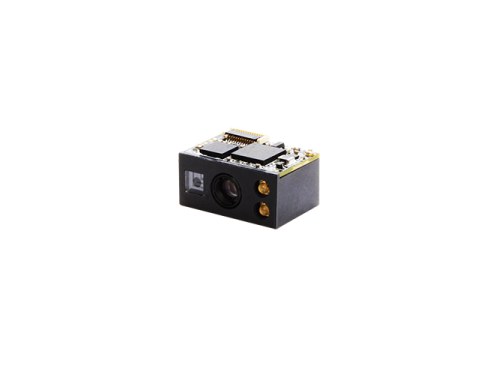

条码识读引擎

产品特点：

UIMG核心技术    采用自主研发的第六代UIMG核心解码技术，可 快速识读各类品质的条码。

 高集成度           解码板和摄像头一体化设计，体积减小到极致， 可满足各类小型化应用的需求（可无缝兼容 EM3096）。

 清晰的瞄准模式  即使在明亮的阳光下，也能提供清晰的激光十字 瞄准，确保准确的扫描条码。

 绿色低功耗        采用自主的NLDC核心技术，大大降低运行功耗， 延长产品的使用寿命。

 应用场景（作为设备配件）：

PDA 设备配套、平板设备配套、轻薄型设备配套、传统自助设备配套等。

扫描性能

图像传感器  像素为 752×480  CMOS 传感器

照明 对焦  红光 LED（612nm~624nm） 激光 650nm

识读码制

2D  PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code， 汉信码

1D  Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128,  GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 识读精度*  ≥3mil

典型识读景深*

EAN-13         60mm~290mm (13mil)

PDF417         55mm~135mm (6.7mil)

Code39         55mm~165mm (5mil)

Data Matrix    55mm~130mm (10mil)

QR Code       45mm~175mm (15mil)

符号反差*  ≥20%

条码灵敏度**  倾斜±55°，偏转±55°，旋转 360°

视场角度  水平 36°，垂直 23°

机械/电气参数

通讯接口          TTL-232,USB1.1

外观尺寸(mm):  21.3(W)×15.5(D)×11.6(H)mm

重量                 6.5g

工作电压  3.3 VDC±5%

额定功耗  468mW（典型值） 电流@3.3 VDC

工作电流 142mA（典型值），204mA（最大值）

待机电流 10.2mA

休眠电流<100μA

环境参数

工作温度  -20℃~+55℃

储存温度  -40℃~+70℃

工作湿度  5%~95%（无凝结）

环境光照  0~100,000LUX

国际认证   FCC Part15 Class B，CE EMC Class B

配件列表

开发板  开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线

 USB 数据线，用来连接开发板和信息接收主机

 RS-232 数据线，用来连接开发板和信息接收主机

电源适配器  5V 电源适配器，配合 RS-232 数据线给开发板供电
