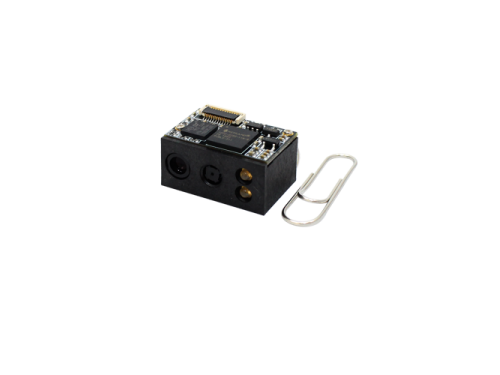

download: NLS-EM3296

条码识读引擎

 产品特点：

   UIMG核心技术 采用自主研发的第六代UIMG 核心解码技术，可快 速识读各类品质的条码。

 小尺寸 超乎想象的尺寸，可轻松嵌入各类轻薄设备中。

 接口丰富 提供 USB 和 TTL-232 接口，满足更多接口需求。

 高集成度 解码板和摄像头一体化设计，体积减小到极 致，可满足各类极小型化应用的需求。

 绿色低功耗 采用自主的NLDC核心技术，大大降低运行功 耗，延长设备使用寿命

应用场景（作为设备配件）：

PDA 设备、POS 设备、平板设备及其他轻薄型设备等。

扫描性能

图像传感器 640×480 CMOS

照明 红光 LED 625±10 nm

对焦 红光 LED 625±10 nm

识读码制

2D   PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050,

080, 100, 140)、汉信码

1D    Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC

A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Industrial 25,

Standard 25, Code39, Codabar, Code 93, Code 11, Plessey,MSI-Plessey, GS1-DataBarTM(RSS), (RSS-14、RSS-Limited、RSS-Expand)

识读精度* ≥4mil

典型识读景深*

EAN-13        50mm-365mm (13mil)

Code 39       40mm-165mm (5mil)

Data Matrix   35mm-115mm (10mil)

QR Code       35mm-145mm (15mil)

PDF 417       45mm-115mm (6.67mil)

符号反差* ≥25%

条码灵敏度**:  倾斜±50°，偏转±50°，旋转 360°

视场角度:        水平 44°，垂直 33.2°

机械/电气参数

通讯接口 TTL-232 , USB (HID-KBW、虚拟串口)

外观尺寸 21.8(W)×15.3(D)×11.8(H)mm（最大值）

重量 4g

工作电压 3.3 VDC±10%

额定功耗 437mW（典型值）

电流@3.3VDC 工作          141mA（典型值） ，198mA（最大值）

待机          10mA

休眠          <10μA

环境参数

工作温度 -20℃~+50℃

储存温度 -40℃~+70℃

工作湿度 5%~95%（无凝结）

环境光照 0~100000LUX

国际认证  FCC Part15 Class B，CE EMC Class B

配件列表

开发板 :开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

USB 数据线，用来连接开发板和信息接收主机

RS-232 数据线，用来连接开发板和信息接收主机

电源适配器: 5V 电源适配器，配合 RS-232 数据线给开发板供电
