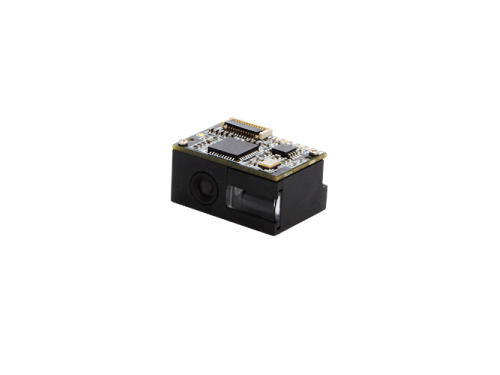

download: NLS-EM1399

条码识读引擎

产品特点：

UIMG核心技术:  采用自主研发的第五代UIMG核心解码技术，可快 速识读各类品质的条码。

 高识读性能: 集成了高性能解码器，拥有快速的解码和高精度识 读能力，轻松识读市场上主流一维条码。

 接口丰富:  提供 USB 和 TTL-232 接口，满足更多接口需求。

 高集成度:  图像采集器与解码板集成于一体，体积小，重量轻， 易于集成。

 绿色低功耗: 采用自主的NLDC核心技术，大大降低运行功耗，延 长设备使用寿命

 应用场景（作为设备配件）：

PDA 产品、POS 产品、平板设备、便携设备等。

扫描性能

图像传感器  CCD

分辨率  2500

光源  红光 LED（612nm~624nm）

最大解码速度 1 300 次/秒

识读码制

1D EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5,  Standard 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI-Plessey, Plessey

识读精度*  ≥3mil

典型识读景深*

Code 39      70mm~190mm (5mil)

EAN-13       50mm~450mm (13mil)

Code128     45mm~430mm (10mil)

符号反差*  ≥20%

条码灵敏度**  倾斜±55°，偏转±60°

机械/电气参数

通讯接口  TTL-232,USB

外观尺寸(mm):    21.5(W)×15.3(D)×11.9(H)

重量    5g

工作电压  3.3 VDC±5%

额定功耗  86mW（典型值）

电流@3.3 VDC:   工作  26mA（典型值），76mA（最大值）; 待机  21mA

环境参数

工作温度  -20℃~+55℃

储存温度  -40℃~+70℃

工作湿度  5%~95%（无凝结）

环境光照  0~100,000LUX

国际认证   FCC Part15 Class B，CE EMC Class B

配件列表

开发板    开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线    USB 数据线，用来连接开发板和信息接收主机

             RS-232 数据线，用来连接开发板和信息接收主机

电源适配器:    5V 电源适配器，配合 RS-232 数据线给开发板供电
