条码识读引擎

产品特点：

 UIMG核心技术 采用自主研发的第六代UIMG核心解码技术，可 快速识读各类品质的条码。

 超小尺寸 超乎想象的图像采集组件尺寸，可轻松嵌入各类 轻薄设备中。

 接口丰富 提供 USB 和 TTL-232 接口，满足更多接口需求。

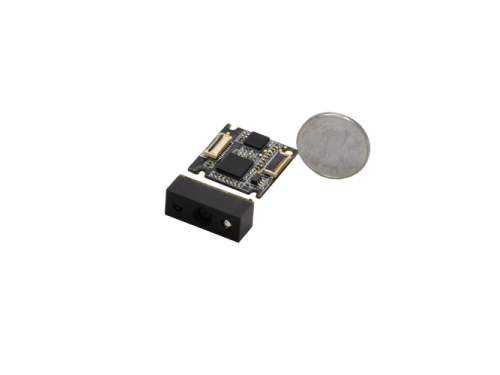

 分立设计 图像采集器与解码板分立设计，安装灵活，适合 对空间要求比较节约的场合。

 绿色低功耗 采用自主的NLDC核心技术，大大降低运行功耗， 延长设备使用寿命

应用场景（作为设备配件）：

PDA 产品、POS 产品、平板设备、便携设备等。

扫描性能

图像传感器  640×480 CMOS

照明  红光 LED 625nm±10nm

识读码制

2D   PDF417, QR Code (QR1/2, Micro), Data Matrix (ECC200, 050, ECC000, 080, 100, 140), 汉信码

1D   Code128, UCC/EAN-128, AIM-128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Codabar, Matrix 2 of 5, Industrial 25, Standard 25, MSI-Plessey, Code 39, Code 93, Code 11, Plessey, GS1-DataBarTM(RSS) (RSS-14, RSS-Limited, RSS-Expand)

识读精度  ≥3mil

典型识读景深

EAN-13        70mm~340mm (13mil)

PDF 417      45mm~105mm (6.67mil)

Code 39      40mm~155mm (5mil)

Data Matrix  40mm~105mm (10mil)

QR Code     45mm~145mm (15mil)

符号反差*  ≥20%

识读角度**    旋转 360°，倾斜±45°，偏转±50°

视场角度       水平 44°， 垂直 33.2°

机械/电气参数

接口  TTL-232, USB (HID-KBW, 虚拟串口, HID-POS)

工作电压  3.3 VDC±5%

额定功耗  608mW（典型值）

电流@3.3VDC: 工作 190mA（典型值），227mA（最大值）, 待机 10mA, 休眠<10μA

外观尺寸(mm):  图像采集器 21.5(D)×9.8(W)×8.5(H)（最大值） 解码板 21.3(D)×21.3(W)×4.1(H)（最大值）

重量  4g

环境参数

工作温度  -20℃~+50℃

储存温度  -40℃~+70℃

工作湿度  5%~95% (无凝结)

环境光照  0~100000lux (自然光)

配件列表

开发板  开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线 USB 数据线，用来连接开发板和信息接收主机, RS-232 数据线，用来连接开发板和信息接收主机

电源适配器:  5V 电源适配器，配合 RS232 数据线给开发板供电; 其输出为：DC5V，2A； 输入为：AC100~240V，50~60Hz
