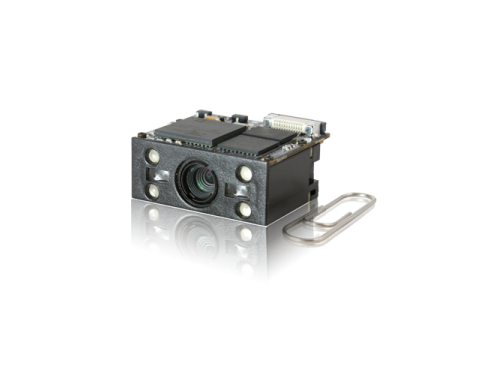

download: NLS-EM3000

条码识读引擎

产品特点：

UIMG核心技术:  采用自主研发的第六代UIMG核心解码技术， 高性能解码器，拥有快速的解码和高精度识读 能力，轻松识读市场上主流一维/二维条码。

 高集成度:  解码板和摄像头一体化设计，体积小，重量 轻，易于适应各种集成应用。

 支持二次开发:  可利用提供的 SDK 和二次开发 API 接口等，从 容应对各种复杂应用的软件开发。

 接口丰富: 解码板上直接支持 TTL-232 及 USB 接口，满足 更多接口需求。

应用场景（作为设备配件）：

收银机、数据采集器、抄表设备、检票机、PDA 等。

扫描性能

图像传感器  752×480 CMOS

照明  红光 LED 625nm±10nm

对焦  红光 LED 625nm±10nm

识读码制

2D PDF417, QR Code, Data Matrix, 汉信码, Aztec Code, Maxicode, MicroPDF417* 等

1D Code128, EAN-13, EAN-8, Code39, UPC-A, UPC-E, Codabar, Plessey, Interleaved 2 of 5, ITF-6,ITF-14, ISBN, Code 93, Matrix 2 of 5, UCC/EAN-128, GS1 Databar, GS1 Composite Code, Industrial 25, Code11, Standard 25, MSI-Plessey等

OCR* 二代身份证, 护照识别

识读精度*  ≥4mil

典型识读景深*

Code39       50mm~135mm(10mil); 70mm~170mm(15mil)

PDF417       55mm~145mm(10mil); 70mm~160mm(15mil)

Data Matrix  40mm~120mm(10mil); 60mm~145mm(15mil)

QR Code     40mm~115mm(10mil); 60mm~150mm(15mil)

符号反差*  ≥25%

条码灵敏度**    倾斜±55°，偏转±55°，旋转 360°

视场角度          水平 36°，垂直 23°

机械/电气参数

通讯接口  TTL-232

外观尺寸(mm)  28.5(W)×24.5(D)×14(H) （最大值）

重量   10g

工作电压  3.3 VDC±5%

额定功耗  815.7mW(典型值)

电流@3.3 VDC:  工作 249.6mA（典型值），426.1mA（最大值） 待机 92.4mA , 休眠 4.5mA

环境参数

工作温度  -20℃~+55℃

储存温度  -40℃~+70℃

工作湿度  5%~95%（无凝结）

环境光照  0~100,000LUX

国际认证   FCC Part15 Class B，CE EMC Class B

配件列表

开发板  开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线 USB 数据线，用来连接开发板和信息接收主机; RS-232 数据线，用来连接开发板和信息接收主机

电源适配器:  5V 电源适配器，配合 RS-232 数据线给开发板供电
