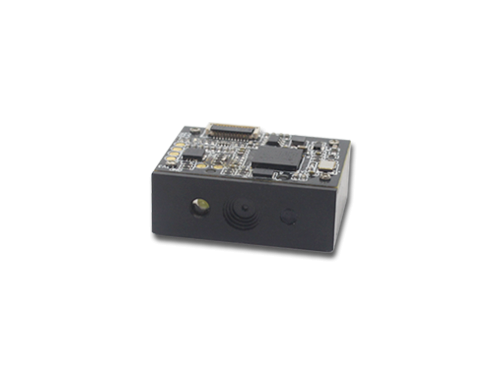

download: NLS-EM3086

条码识读引擎

  产品特点：

 核心技术 采用自主研发的第六代 核心解码技术，可快速 识读各类品质的条码。

 高集成度 解码板和摄像头一体化设计，体积减小到极致，可满 足各类极小型化应用的需求。

 接口丰富 提供 USB 和 TTL-232 接口，满足更多接口需求。

 绿色低功耗 采用自主的     核心技术，大大降低运行功耗， 延长设备使用寿命。

 应用场景（作为设备配件）：

POS 设备、平板设备等。

扫描性能

图像传感器  640×480 CMOS

照明    白光 LED

对焦    红光 650nm±10nm

识读码制

2D  PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，汉信码

1D Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPCE,Codabar,Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 识读精度*  ≥5mil

典型识读景深*

EAN-13 (13mil)         60mm-230mm

PDF417 (6.7mil)        55mm-80mm

Code39 (5mil)           50mm-125mm

Data Matrix (10mil)     55mm-75mm

QR Code (15mil)        40mm-120mm

符号反差*  ≥30%

条码灵敏度**    倾斜±45°，偏转±50°，旋转 360°

视场角度          水平 45.6°,  垂直 34.2°

机械/电气参数

通讯接口  TTL-232，USB(HID-KBW, 虚拟串口, HID-POS)

外观尺寸  28.5(D)×21.6(W)×11.8(H)mm（最大值）

重量        6g

工作电压  3.3 VDC±5%

额定功耗  186mW(典型值) 电流@3.3 VDC 工作 58.3mA（典型值），96.8mA（最大值）

待机 3.4mA（串口模式），54.0mA（USB 模式）

环境参数

工作温度  -20℃~+50℃

储存温度  -40℃~+70℃

工作湿度  5%~95%（无凝结）

环境光照  0~100,000LUX

国际认证   FCC Part15 Class B, CE EMC Class B

配件列表

开发板  开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线

USB 数据线，用来连接开发板和信息接收主机

RS-232 数据线，用来连接开发板和信息接收主机

电源适配器:  5V 电源适配器，配合 RS-232 数据线给开发板供电
