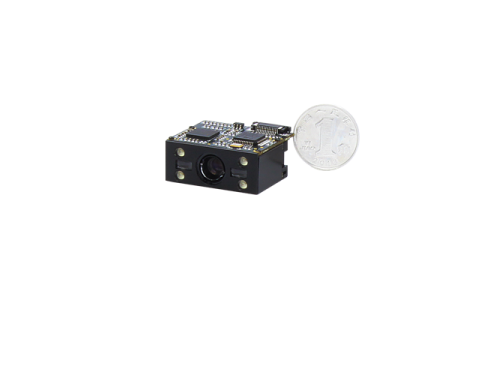

download: NLS-EM3090

条码识读引擎

产品特点：

 UIMG核心技术:  采用自主研发的第六代UIMG 核心解码技术，可 快速识读各类品质的条码。

 卓越的一维条码识读性能:  针对一维条码做特殊调校，可识读一维长条码和 各类低品质的一维条码。

 接口丰富: 提供 USB 和 TTL-232 接口，满足更多接口需求。

 高集成度: 解码板和摄像头一体化设计，可满足各类极小型化 应用的需求。

 绿色低功耗: 采用自主的NLDC核心技术，大大降低运行功耗，延 长设备使用寿命。

应用场景（作为设备配件）：

物流快递柜、电商自提柜、智能家居储物柜、ATM 自助柜、自助查询终端、排队叫号设备、彩票机、证件制 造设备等。

扫描性能

图像传感器 752×480 CMOS

照明 红光 LED 625nm±10nm

对焦 绿光 LED 525nm±7nm

识读码制

2D PDF417, QR Code (QR1/2, Micro), Data Matrix (ECC200, ECC000, 050, 080, 100, 140), 汉信码

1D Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Plessey, Industrial 25, Standard 25, Code 39, Codabar, Code 93, Code 11, MSI-Plessey, GS1-DataBarTM(RSS)(RSS-14, RSS-Limited, RSS-Expand)

识读精度* ≥4mil

典型识读景深*

EAN-13       55mm~440mm (13mil)

PDF417       80mm~150mm (6.67mil)

Code39       65mm~200mm (5mil)

Data Matrix  70mm~140mm (10mil)

QR Code      45mm~200mm (15mil)

符号反差* ≥25%

识读角度** 倾斜±50°, 偏转±50°,旋转 360°

视场角度 水平 36°, 垂直 23

机械/电气 参数

通讯接口 TTL-232, USB (HID-KBW, 虚拟串口，HID-POS)

外观尺寸(mm) 28.5(W)×24.5(D)×14.3(H)（最大值）

重量 9.5g

工作电压 3.3 VDC±5%

额定功耗 487.7mW(典型值)

电流@3.3 VDC

工作         148.4mA（典型值） ，210.7mA（最大值）

待机         8.0mA

休眠        <100 uA

环境参数

工作温度 -20℃~+60℃

储存温度 -40℃~+70℃

工作湿度 5%~95% (无凝结)

环境光照 0~100,000LUX

国际认证  FCC Part15 Class B，CE EMC Class B

配件列表

开发板 开发板带触发按键和蜂鸣器，具备 RS-232 和 USB 输出

数据线 :  USB 数据线，用来连接开发板和信息接收主机; RS-232 数据线，用来连接开发板和信息接收主机

电源适配器

5V 电源适配器，配合 RS232 数据线给开发板供电
